¿Cómo tomar
medidas

PARA HACER UN PLANO?

Si puedes hacer tu plano, puedes ahorrar dinero AQUI TE ENSEÑO a hacer uno muy fácil

Ahora vamos paso a paso

Paso 1: la base

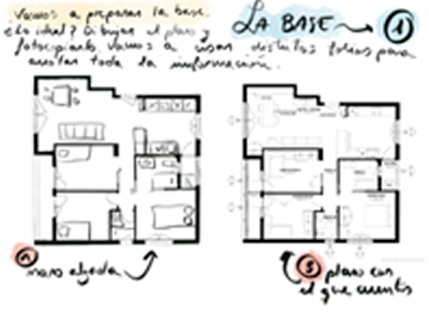

El primer paso será dibujar una buena base.


Esta base será nuestro soporte, donde en una hoja por punto, plasmarás toda la información.
Para confeccionar esta base tienes 2 posibilidades:


a) Un dibujo a mano alzada del piso o estancia que vayas a medir.
b) Un plano con el que ya cuentes, te puede servir de soporte.

Paso 2:
Estancias + Anotaciones

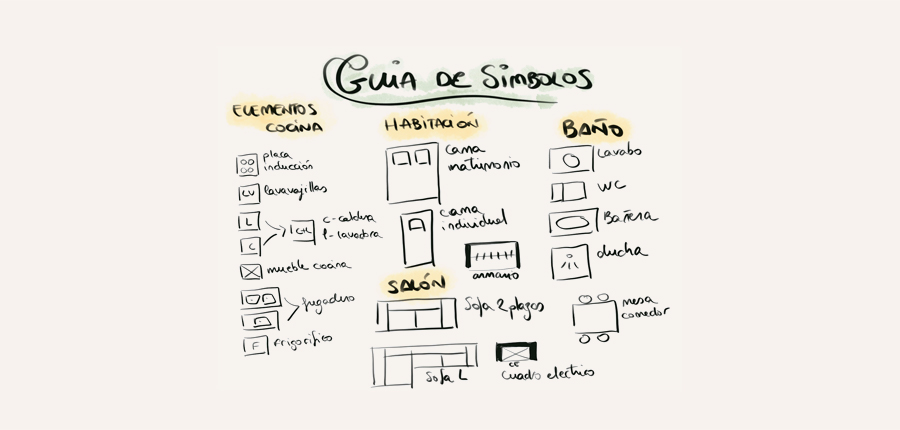

En este primer contacto, enumeramos las estancias. A un lado del plano descubriremos que es cada estancia.


Enumera las ventanas y puertas. Usa colores, serán tu mejor aliado. Desarrollaremos estos datos en un punto distinto.


Indica el norte, entrada a la vivienda, bajantes, etc. Toda la información relevante.


Describe que hay al otro lado de la ventana: exterior, patio, interior, etc. Sii hay demasiada info, divide este punto en 2 partes.

Paso 3:

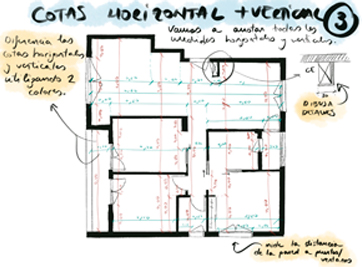

Cotas horizontales y Verticales

Para este punto alíate con 2 colores, asigna un color a las cotas verticales y el otro a las horizontales.


Dibuja las líneas de las cotas que tomarás, prepara primero el perreno.


Te servirá de guía cuando tomes las medidas.


Toma las medidas y refleja las cotas en la línea que le corresponde.


Si hay pequeños recovecos, dibuja un círculo y dibújaloo en grande, para ver bien las medidas.

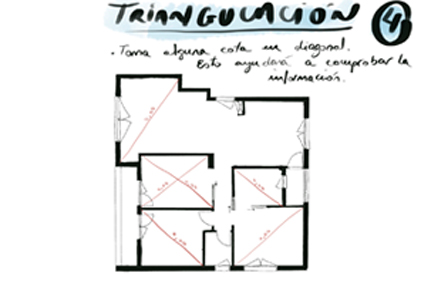

Paso 4: Triangulación

Es importante sacar algunas cotas diagonales. Te ayudan a comprobar que todas las cotas estén correctas.


Por eso encima de esta base, traza unas pocas líneas de vértice a vértice en las estancias. Después, toma la información y plásmalo en el plano.

Paso 5: Altura Libre

Vamos a medir la altura del suelo al techo, escribe el número en el centro de la estancia.


Mediante un sombreado, identifica donde hay falso techo.

Paso 6: Ventanas

Siguiendo con la nomenclatura de la toma de datos del principio:

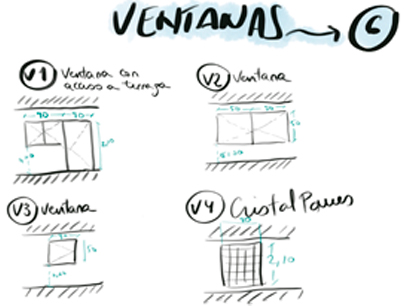

Dibuja el croquis del alzado de las ventanas.


Indica las medidas del marco y a que altura se sitúa del suelo.

Paso 7: Puertas

Escribe la nomenclatura e indica el tamaño de cada puerta.


En el plano, aprovecha y con dos colores (uno para las puertas y otro para ventanas) señala a qué distancia están de la pared.

Paso 8:
Notas

Suele ser recomendable añadir un punto más para colocar información adicional como: «las ventanas hay que cambiar, la electrocidad está en buen estado, etc.»

Toda información es importante, pues ayuda a redactar el proyecto y presupuesto.


No te olvides: SACA FOTOS Y VÍDEOS. Las fotos hazlas desde una esquina de la estancia.
